       Les Baluns si mystérieux, ont toujours passionné les OM. Leur complexité ont toujours rendue leur construction difficile, voir impossible sans un minimum de matériel et d’expérimentation. L’expérimentation demande beaucoup de temps et d’imagination afin de rendre les baluns toujours plus performants dans telle ou telle situation.

Nous allons voir dans quelles situations on doit utiliser un BALUN ou un UNUN sans rentrer dans des formules mathématiques complexes :

1/ BALUN 1/1 :

Employé généralement pour un dipôle accordé sur la fréquence de travail, il sert avant tout à symétriser, c’est-à-dire à modifier les caractéristiques HF de telle façon que la somme algébrique des tensions aux bornes du dipôle par rapport à la masse soit nulle. Cela supprime les courants de gaine au niveau du coaxial (entre la station et le BALUN), les tensions aux bornes du dipôle étant parfaitement symétriques. Un BALUN sur tore est alors idéal car il présente un circuit fermé sur lui-même perturbant au minimum son entourage. Pas ou peu de pertes par effet Joule en comparaison avec un BALUN à air ou un choke Balun en coaxial.

L’utilisation d’un tel BALUN est recommandée non seulement en fixe, mais aussi en portable et en QRP, il suffit d’adapter le BALUN à la situation (puissance utilisée, poids etc…)

2/ BALUN 4/1 :

Ce BALUN a un double rôle : symétriser  (comme pour le BALUN 1/1) et transformer des impédances complexes. Ce rapport de transformation est assez courant car il couvre pas mal de situations, notamment les antennes Levy  et Zeppelin utilisées sur des bandes différentes. Ce type de BALUN est souvent inclus dans certaines boites d’accord commerciales.

Transformateur double ligne :

C’est en fait ni un BALUN ni un UNUN, c’est un BALBAL (Balanced-Balanced) qui à le rôle de transformer l’impédance en un  point d’une ligne bifilaire. Il est utilisé pour alimenter en haute impédance une antenne symétrique située très loin du QRA (minimisant ainsi les pertes) avec deux transformateurs : un en élévateur (1/4) près de la station et un en abaisseur (4/1) près de l’antenne. C’est le même principe que les lignes hautes tensions utilisées par EDF.

3/ BALUN 6/1 :

Ce type de BALUN est utilisé  avec :

Antenne Conrad Windom

Antenne Hertz

Antenne dipôle replié.

Antenne Carolina Windom

4/ BALUN/UNUN 1/9 :

Antenne Beverage

Antenne W3HH

Antenne long fil

Il existe bien sur une multitude de rapports de transformation à mettre en œuvre selon des situations bien particulières, on peut également avoir recours à des BALUN multi-rapports par commutation d’un ou plusieurs enroulements.

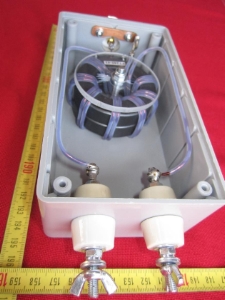

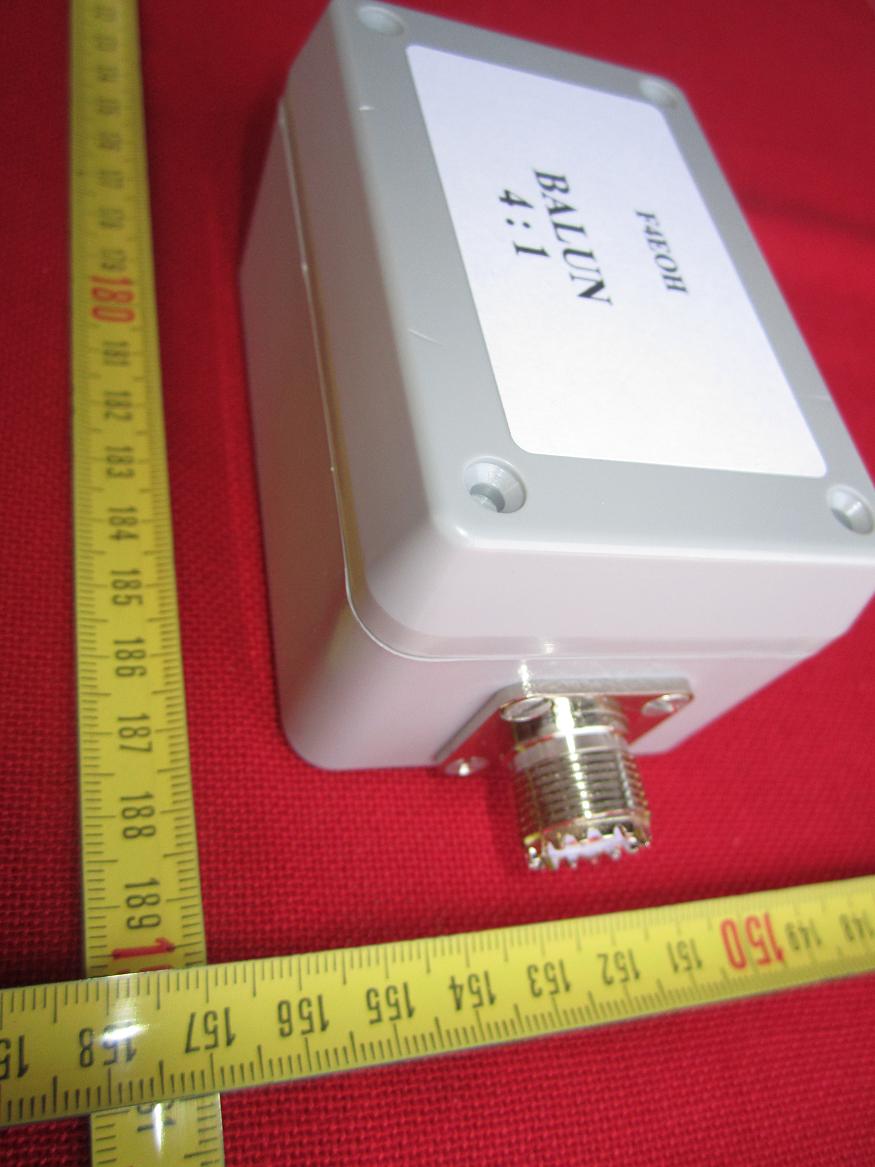

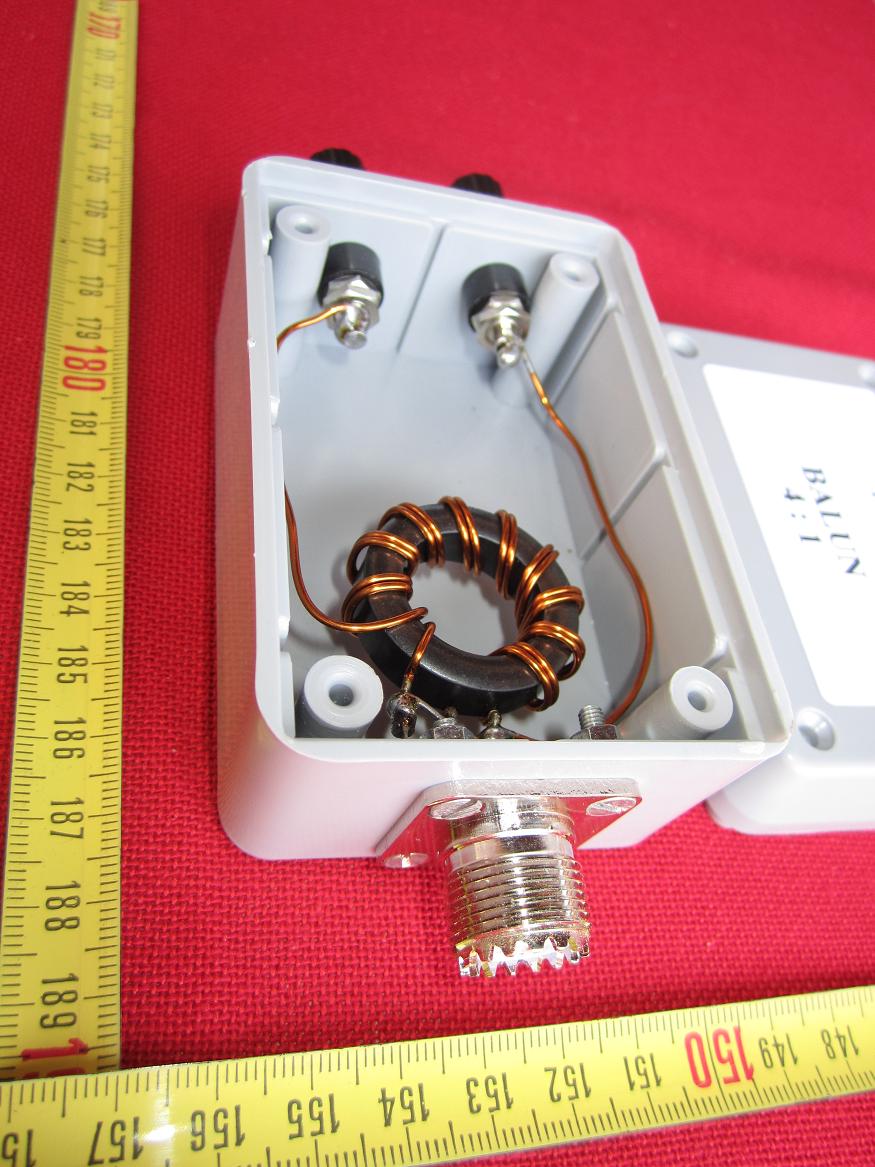

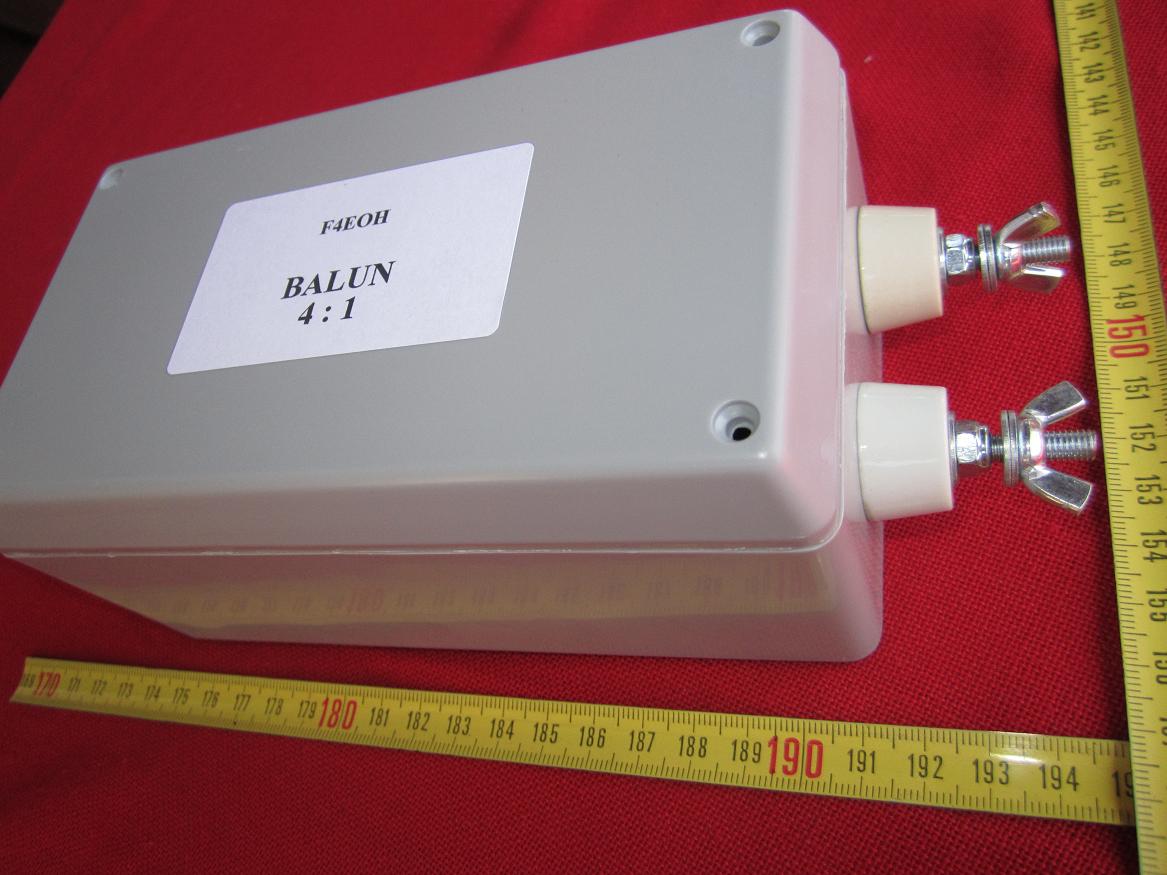

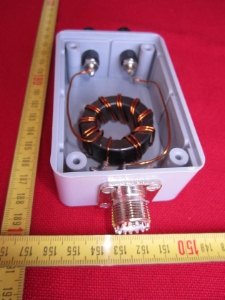

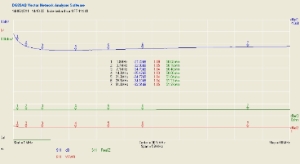

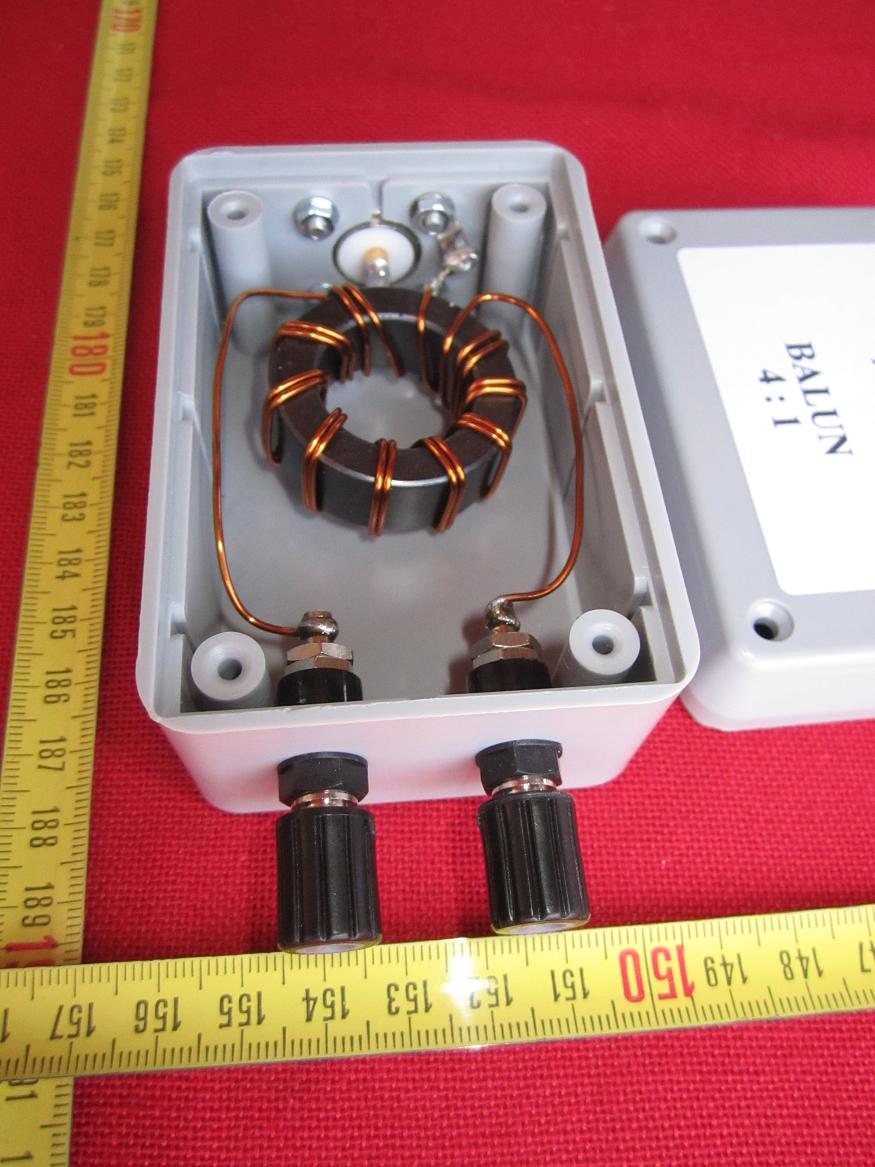

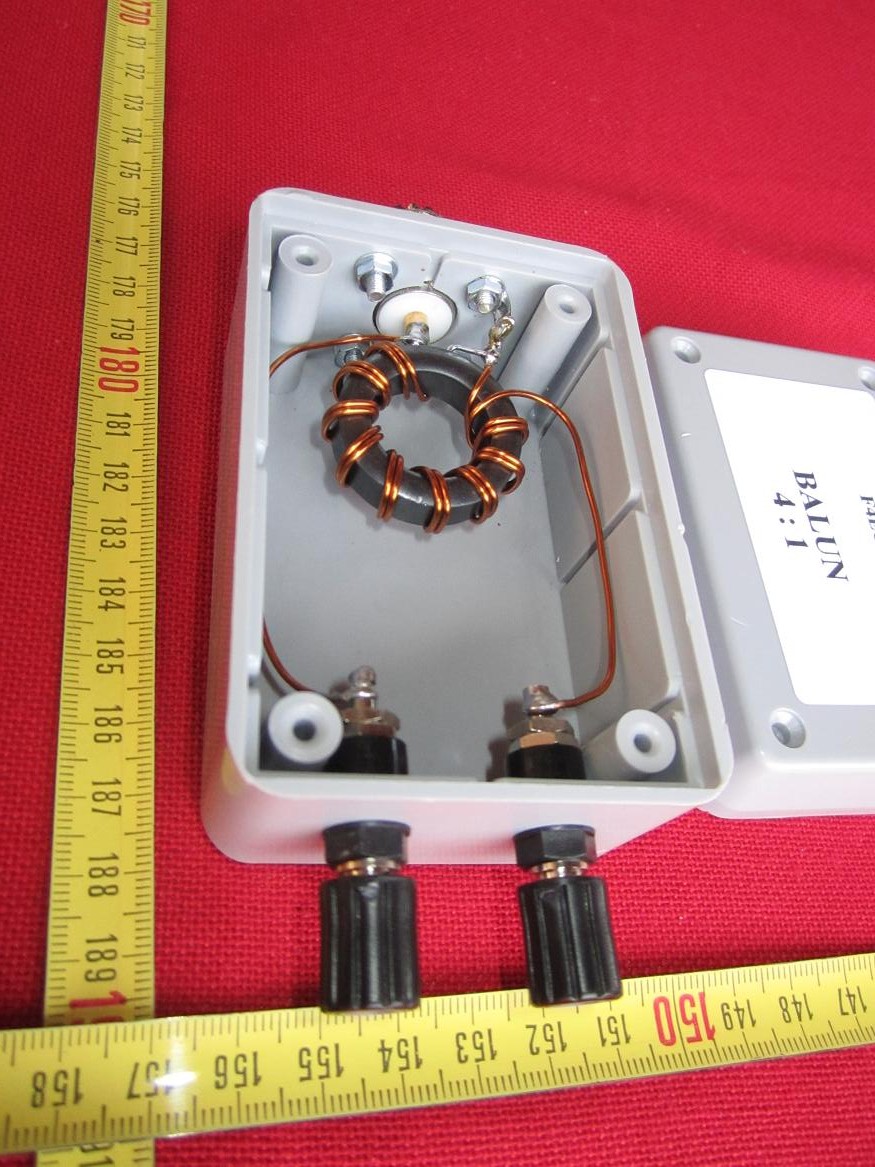

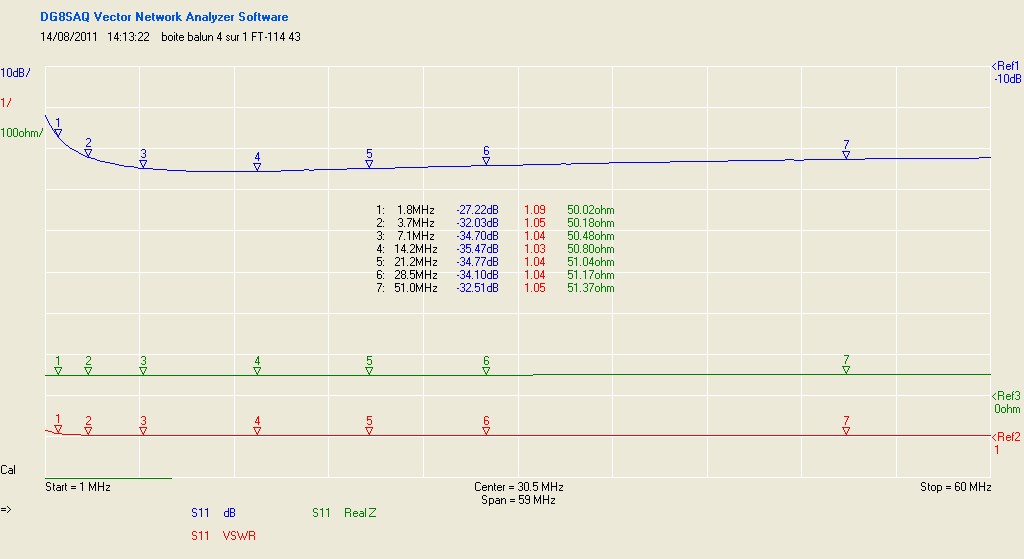

1/ BALUN 4/1 250w de 1MHz à 30Mhz:

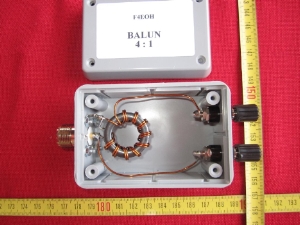

2/ BALUN 4/1 500w de 1MHz à 30Mhz:

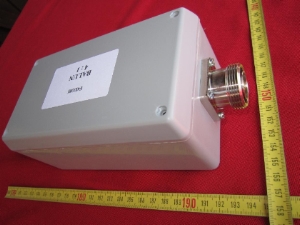

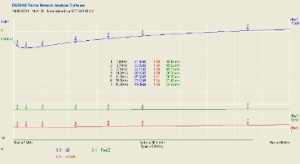

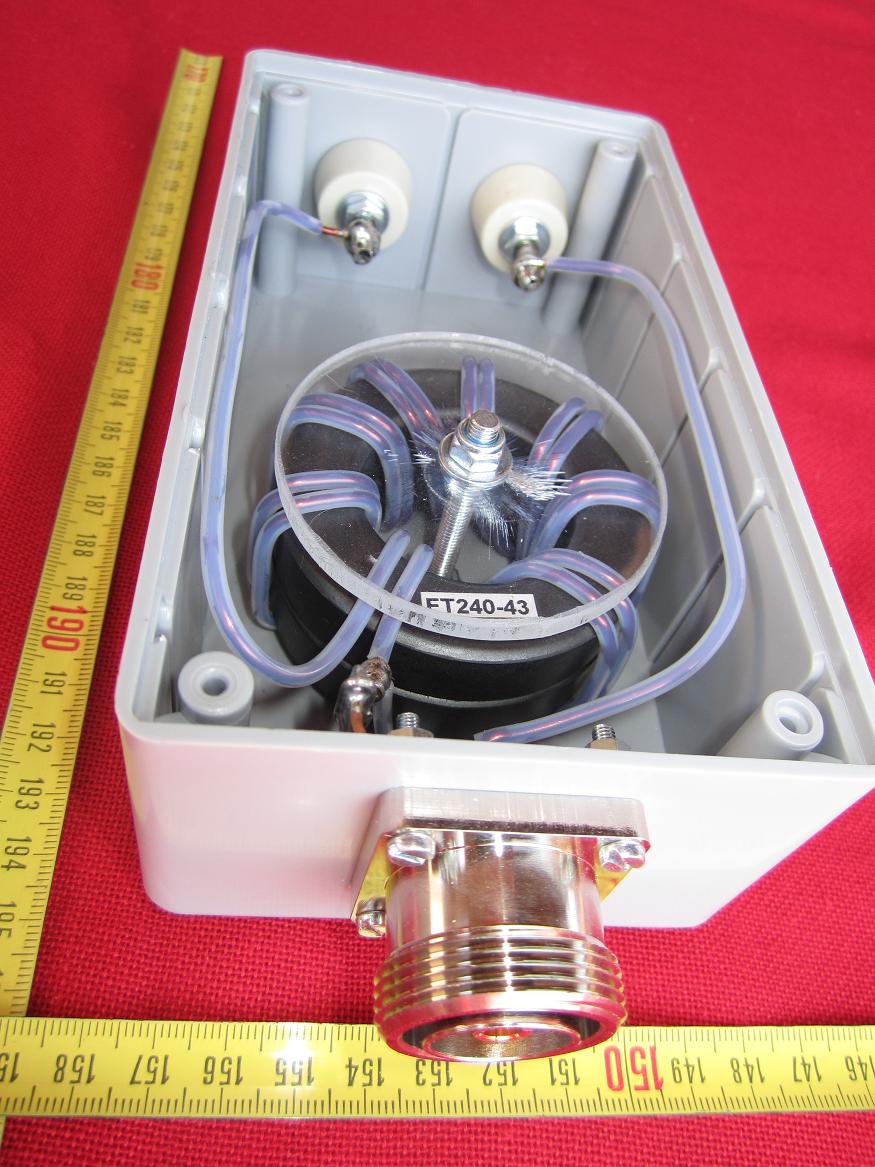

3/ BALUN 4/1 5KW de 1MHz à 30Mhz:

 Des traversées en céramique permettent une isolation parfaite de la HF.

 Le fil de cuivre émaillé est recouvert d'une gaine PTFE épaisse offrant une isolation de plus de 2000V. (dimensions 1,6mm X 2,8mm)

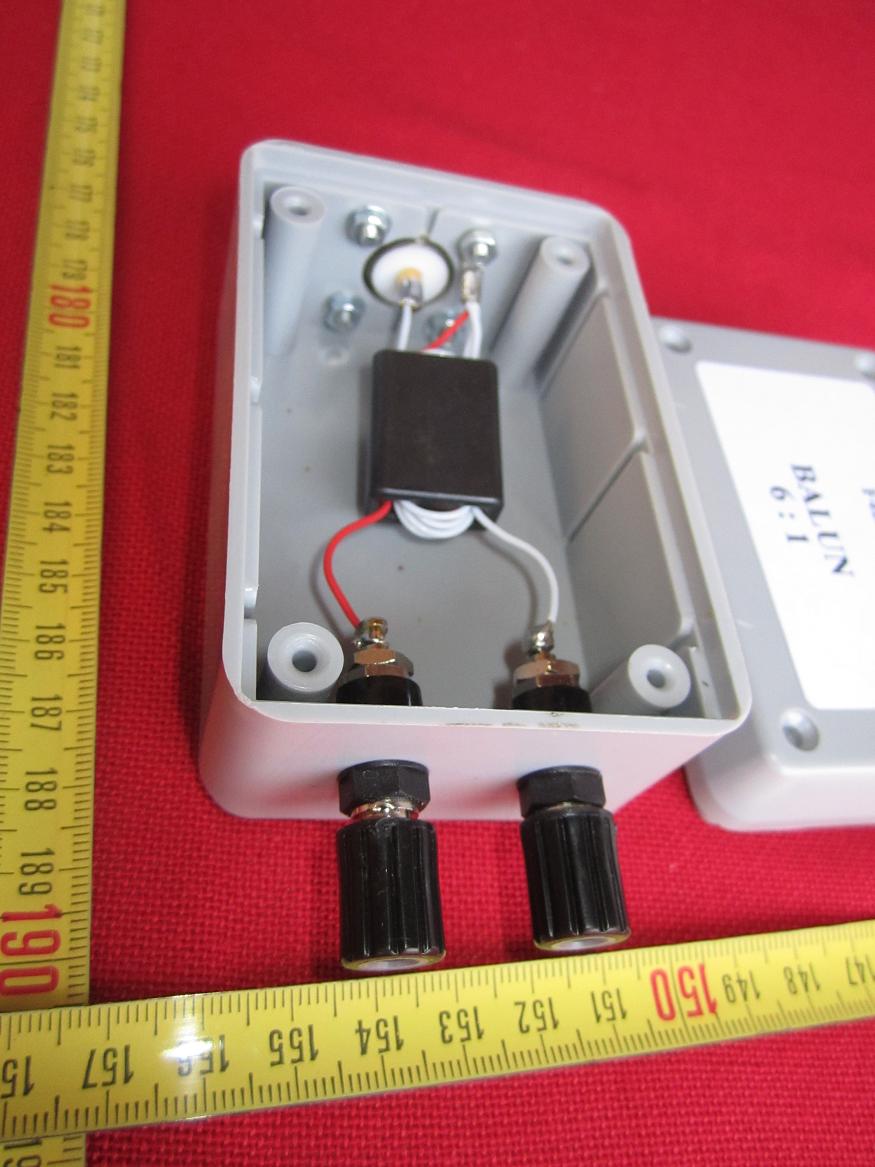

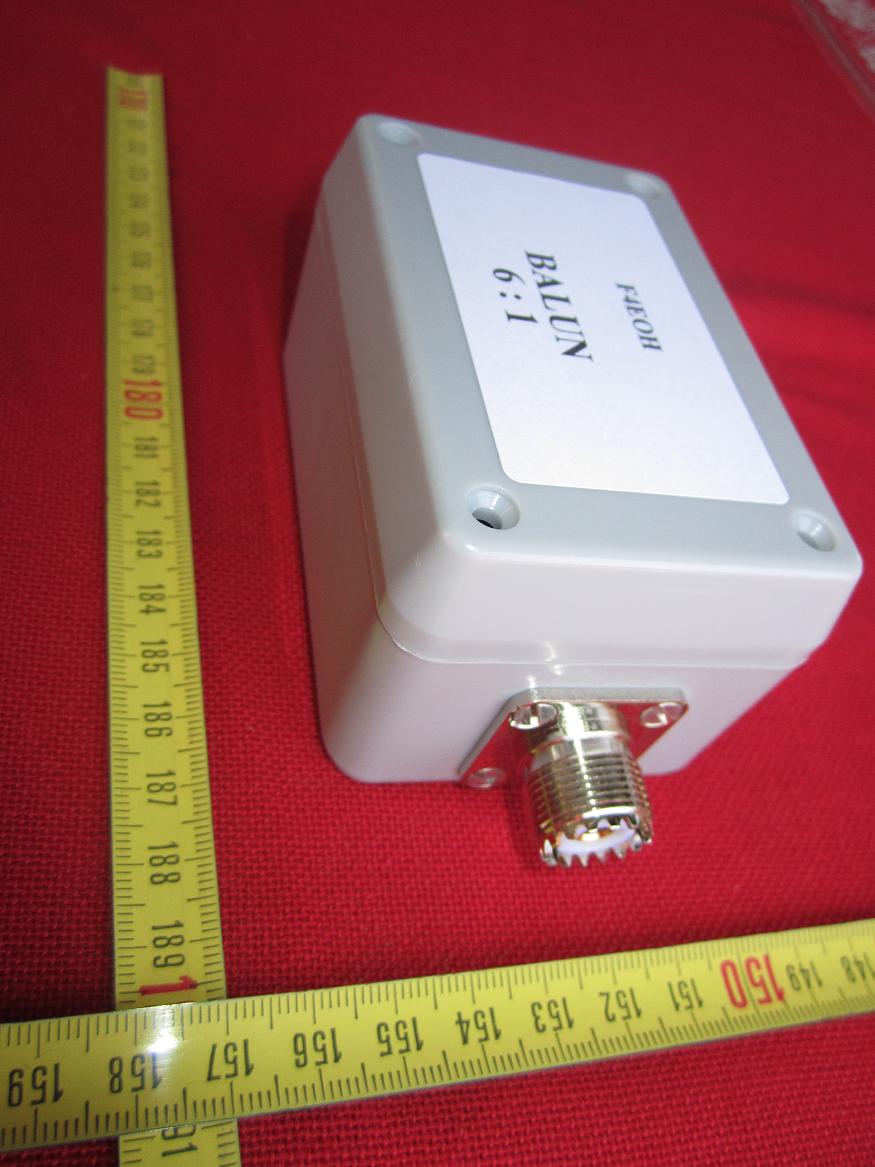

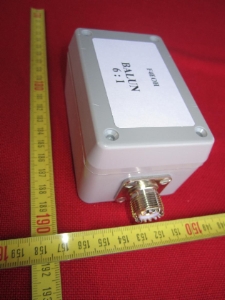

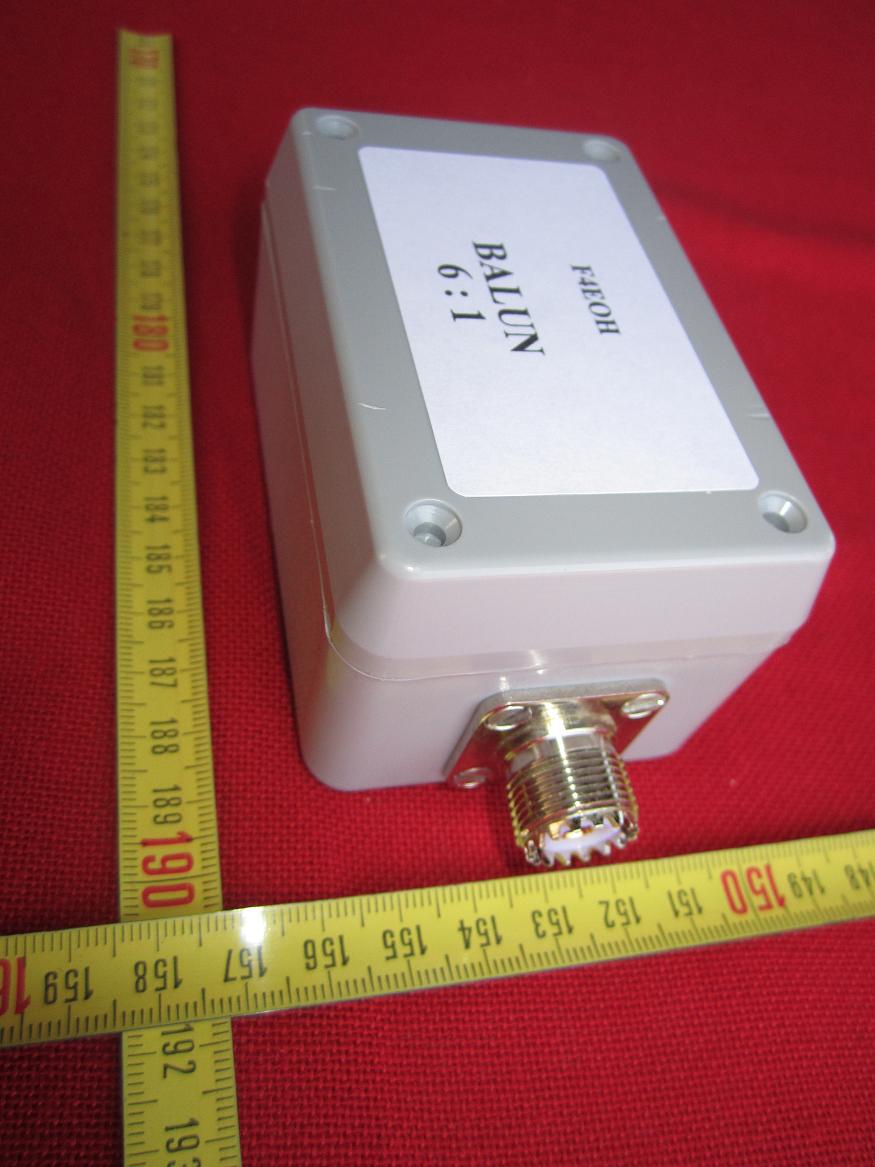

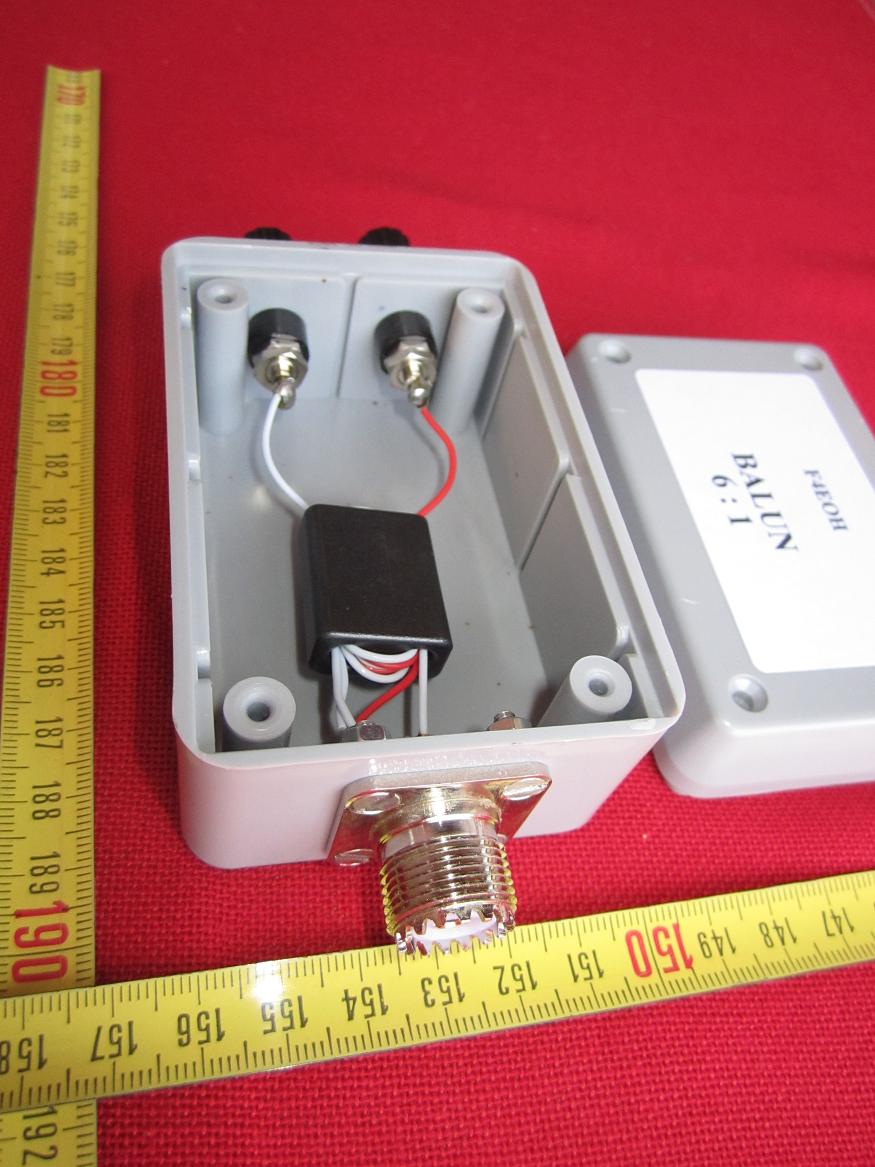

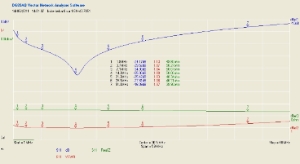

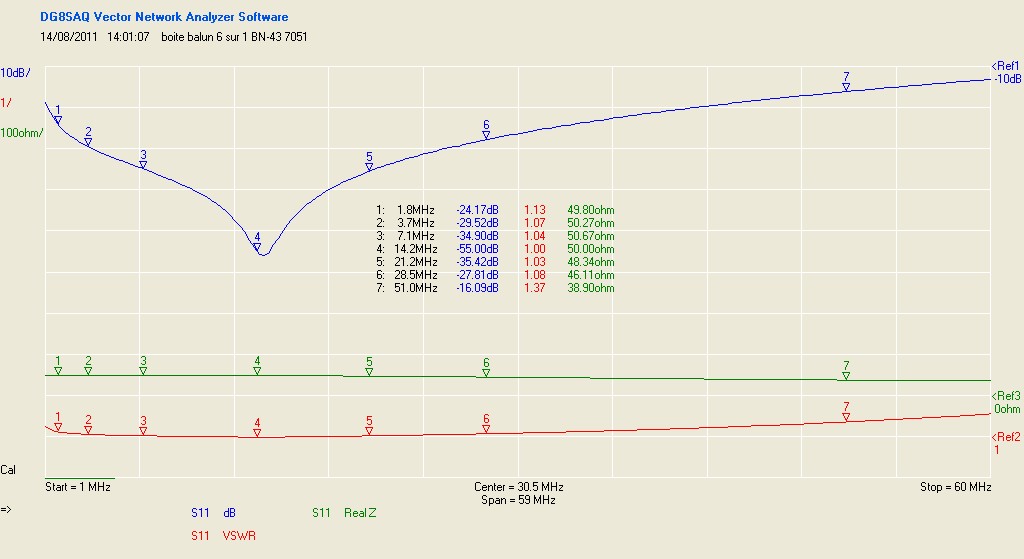

4/ BALUN 6/1 250w de 1MHz à 30Mhz:

 Le fil utilisé ici est du fil de cuivre multi-brins argenté gaine PTFE

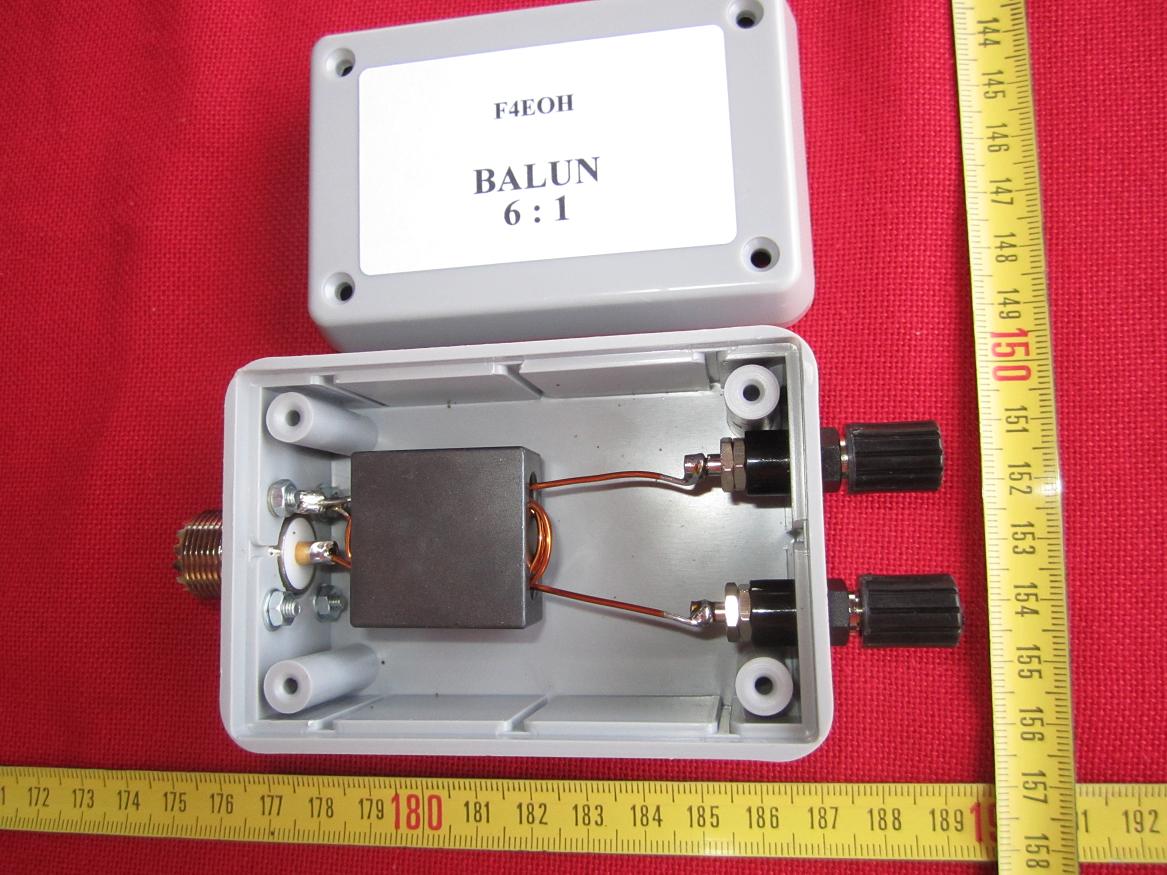

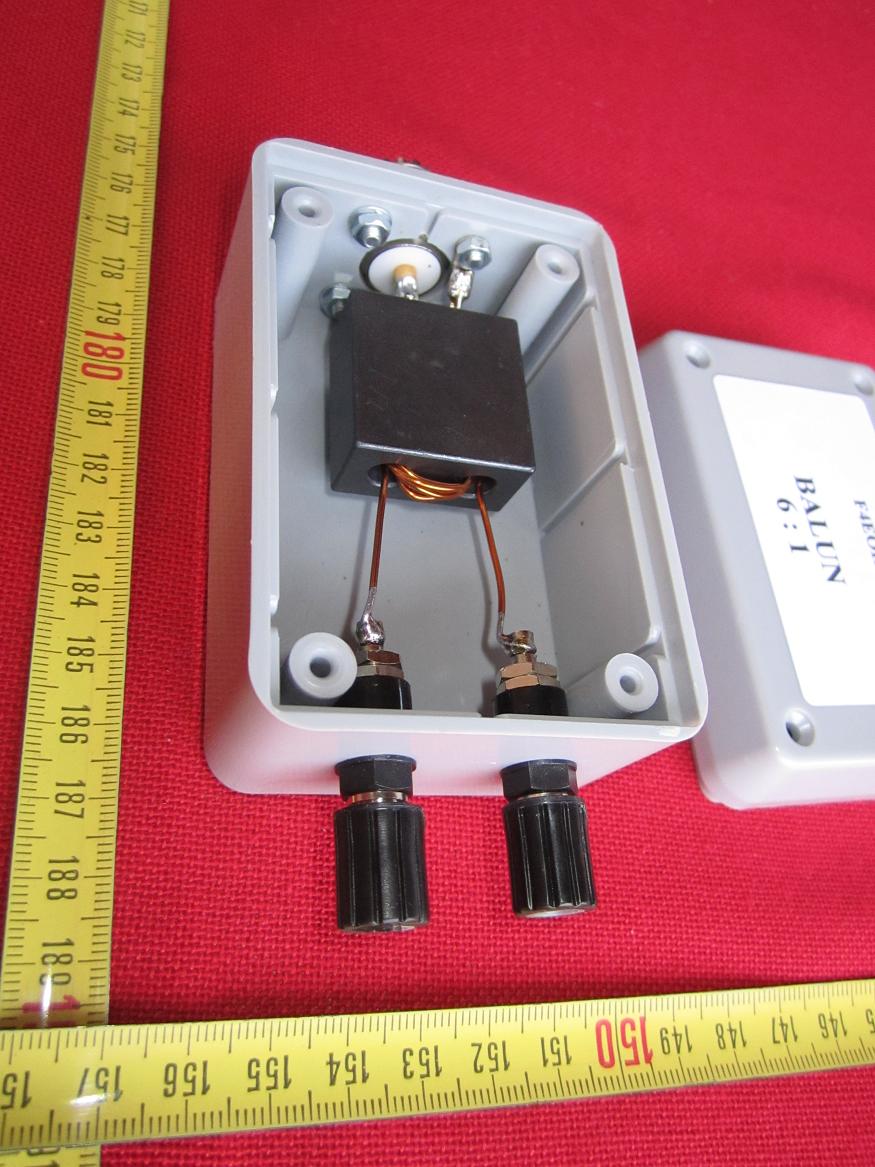

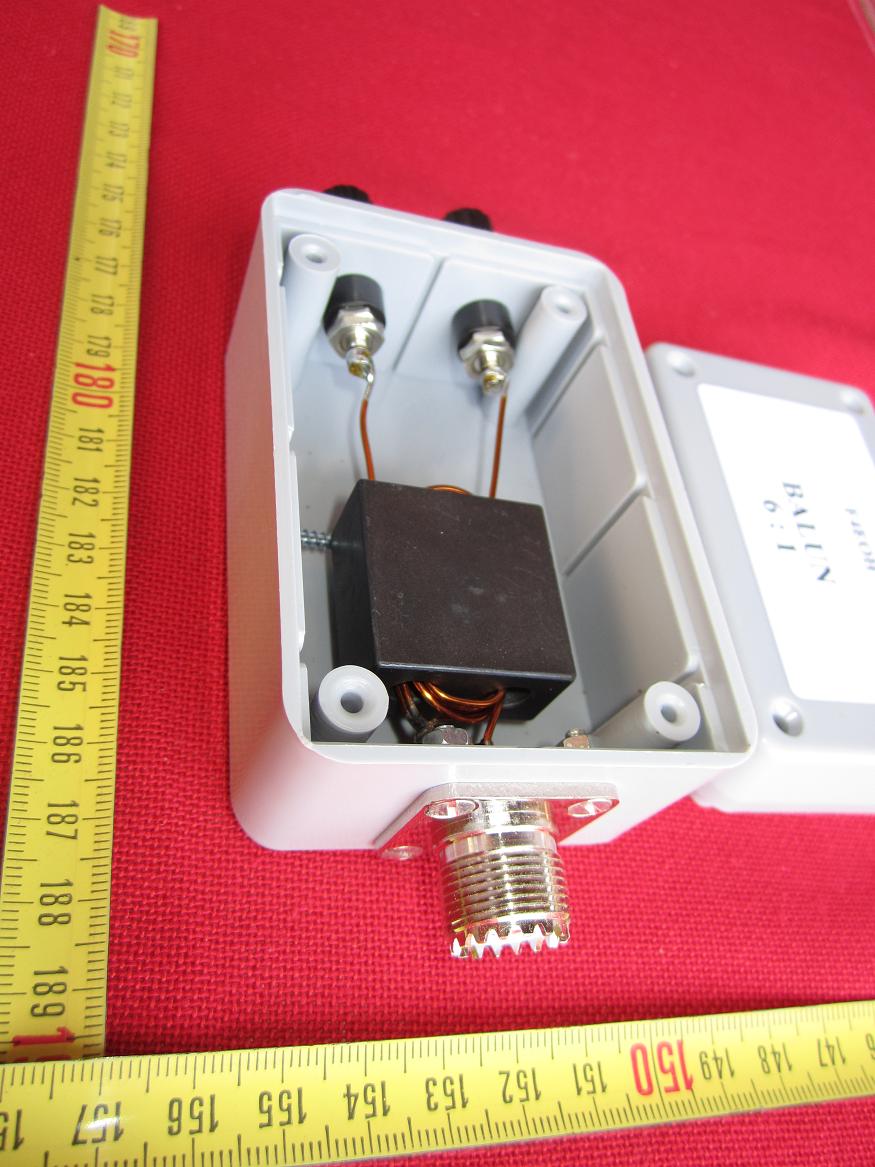

 5/ BALUN 6/1 500w de 1MHz à 30Mhz:

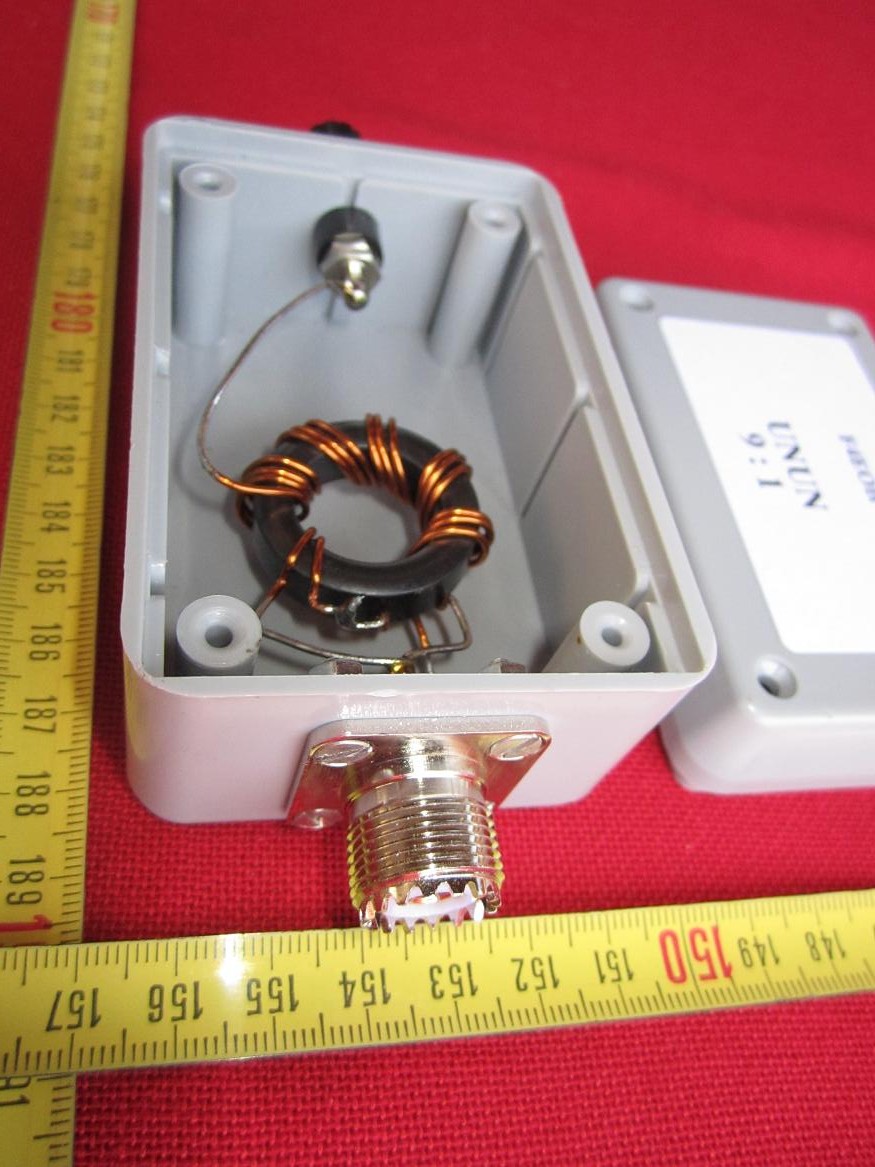

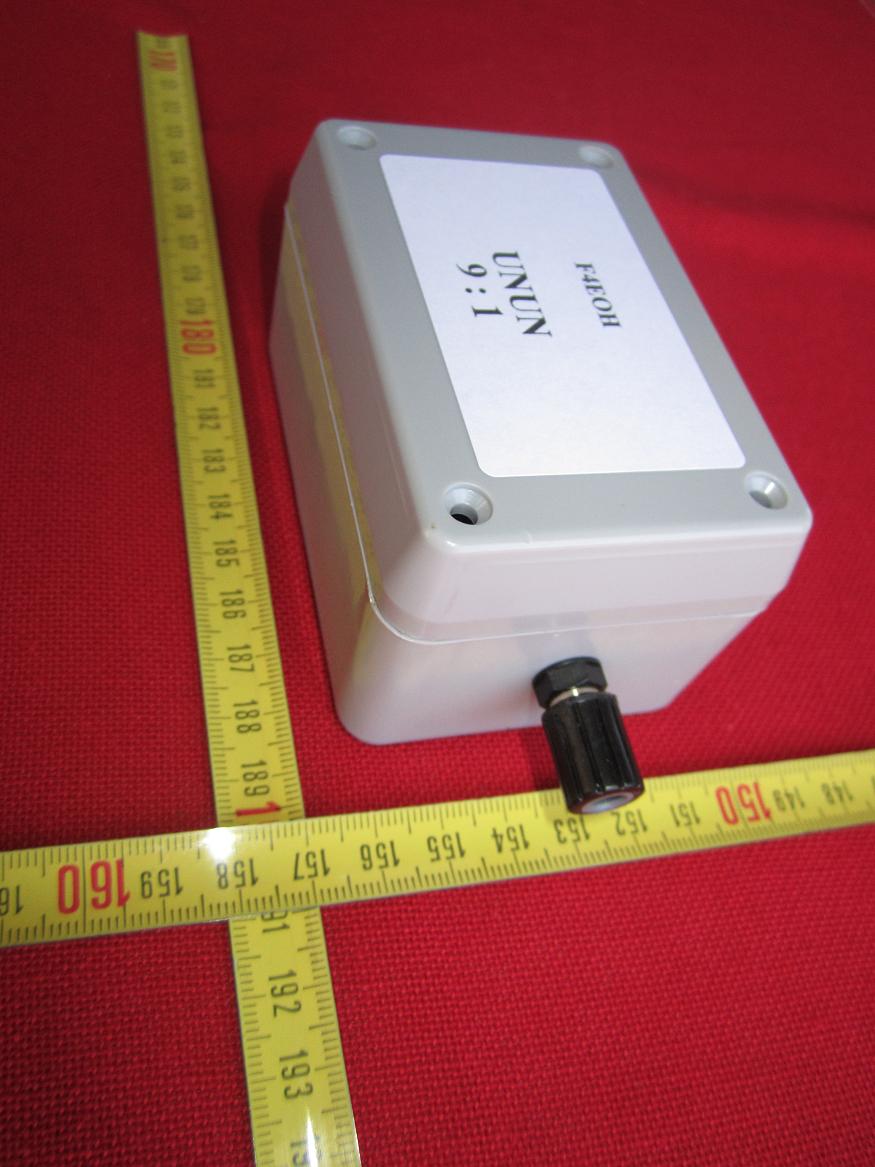

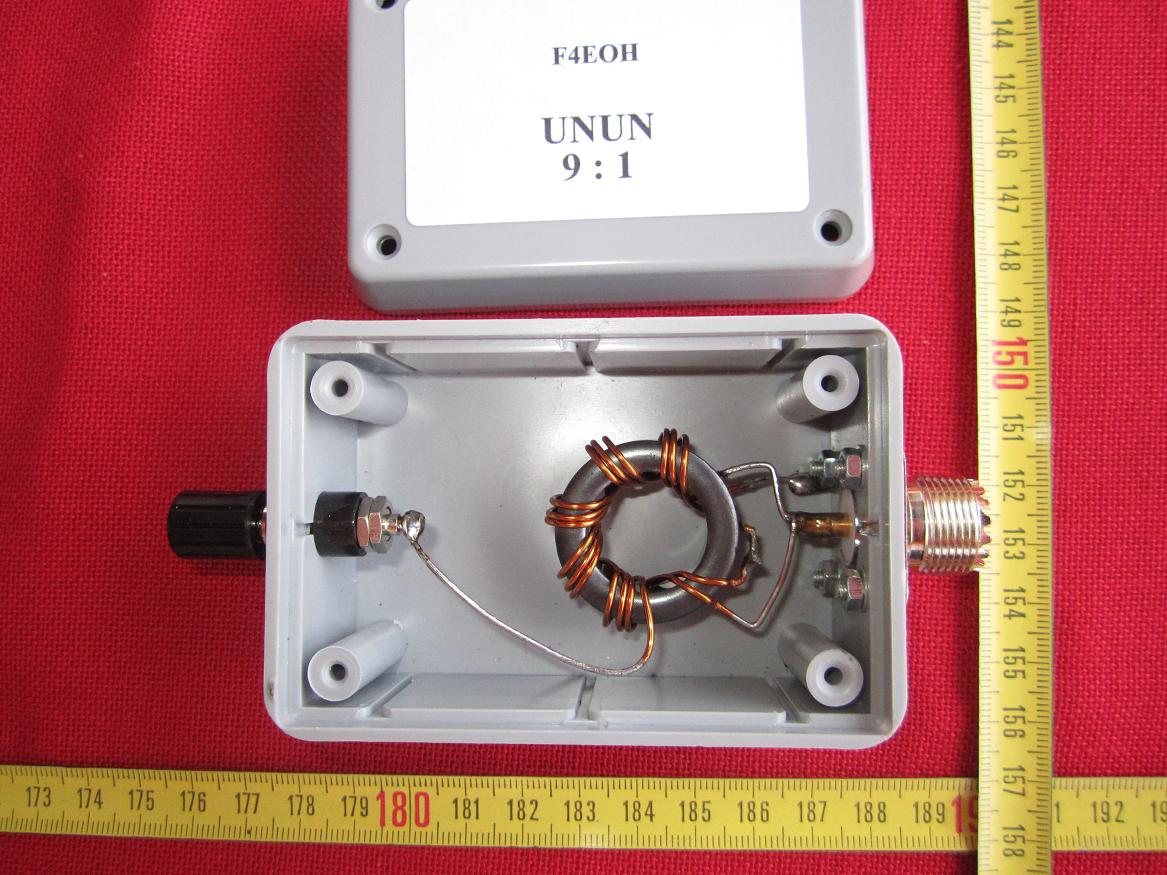

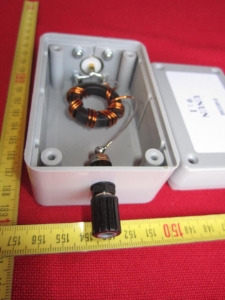

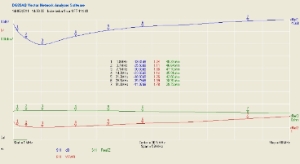

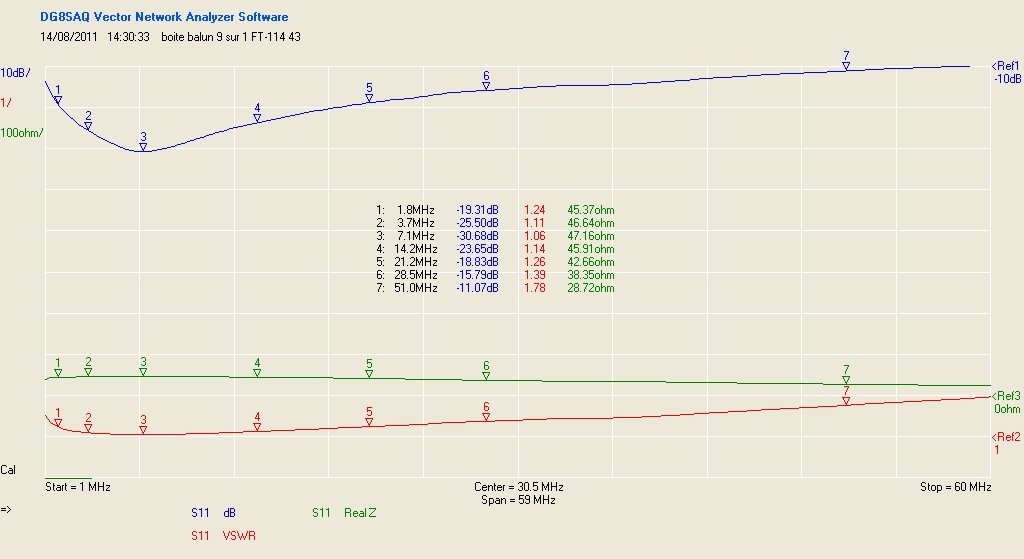

 6/ UNUN 9/1 250w de 1MHz à 30Mhz:

 Une sortie unique pour long fil sur le modèle 250W. Les modèles à 500W et plus possèdent une sortie "terre" pour connecter un éventuel contre-poids HF.

 Autres rapports de transformation:

 -Tout autres rapports de transformation sont envisageables, préciser les fréquences utilisées et la puissance maximum utilisée, afin d'adapter au mieux le BALUN et son dimensionnement.

 -Préciser également le connecteur souhaité.

 -Une gamme spéciale pour le QRP est disponible également. ( jusqu'à 30W maximum)

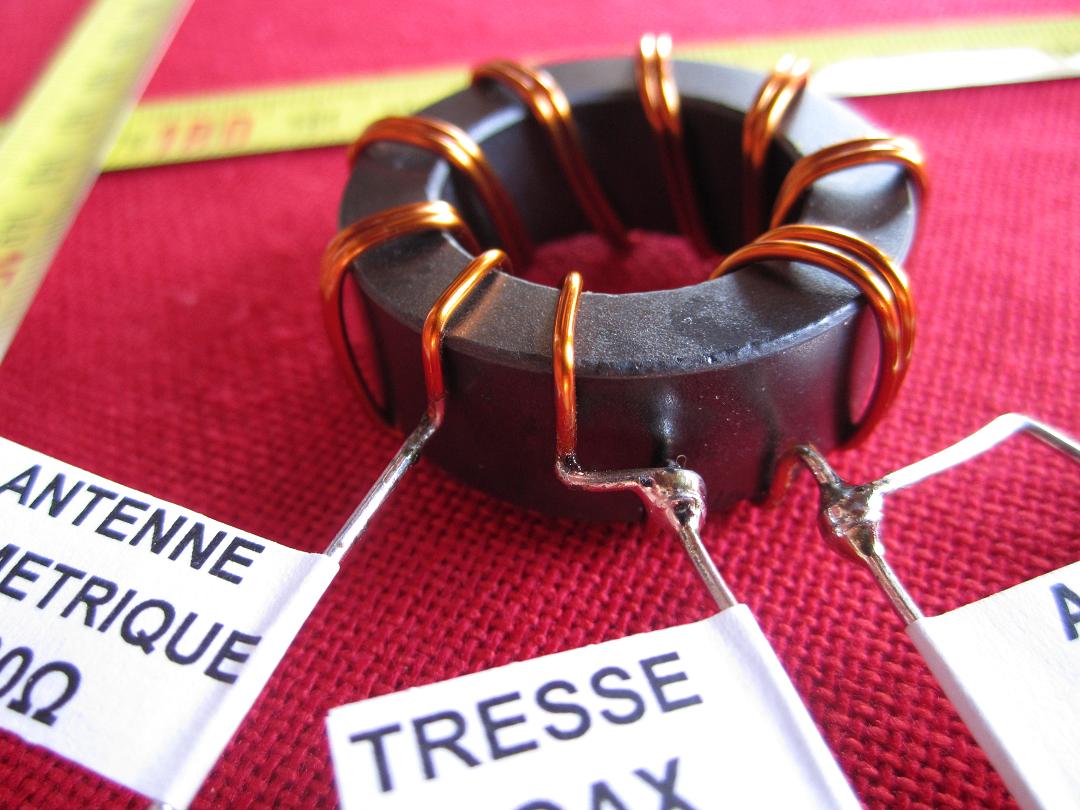

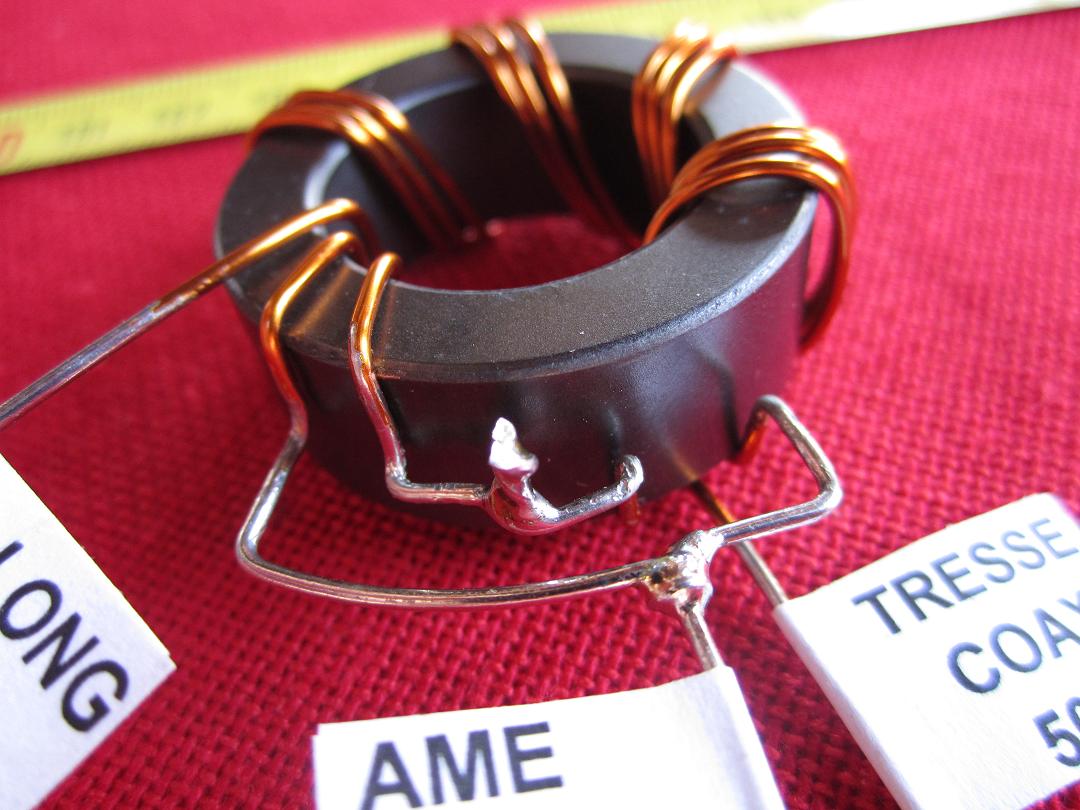

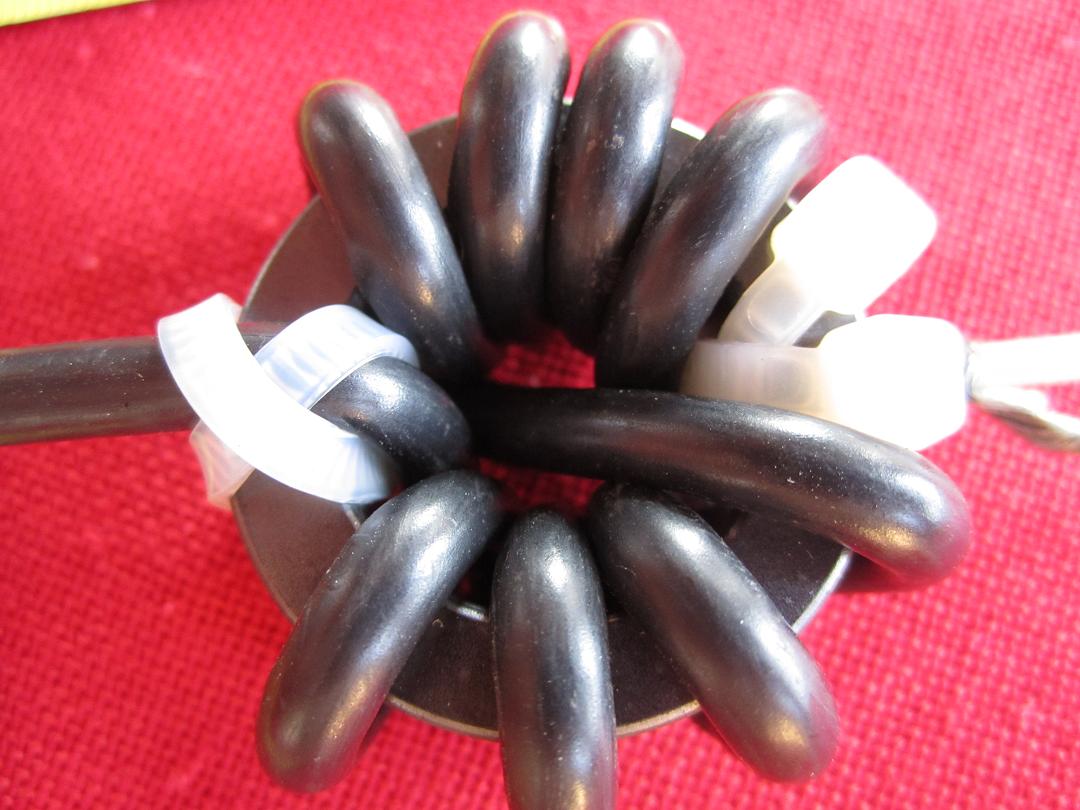

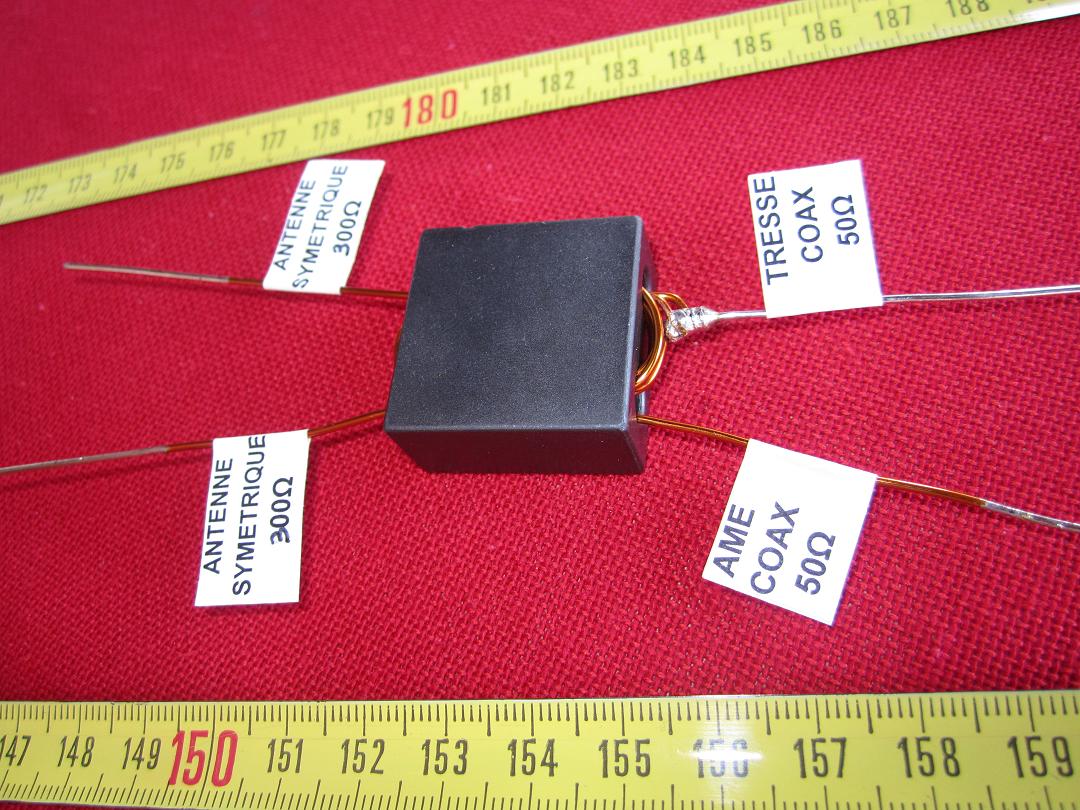

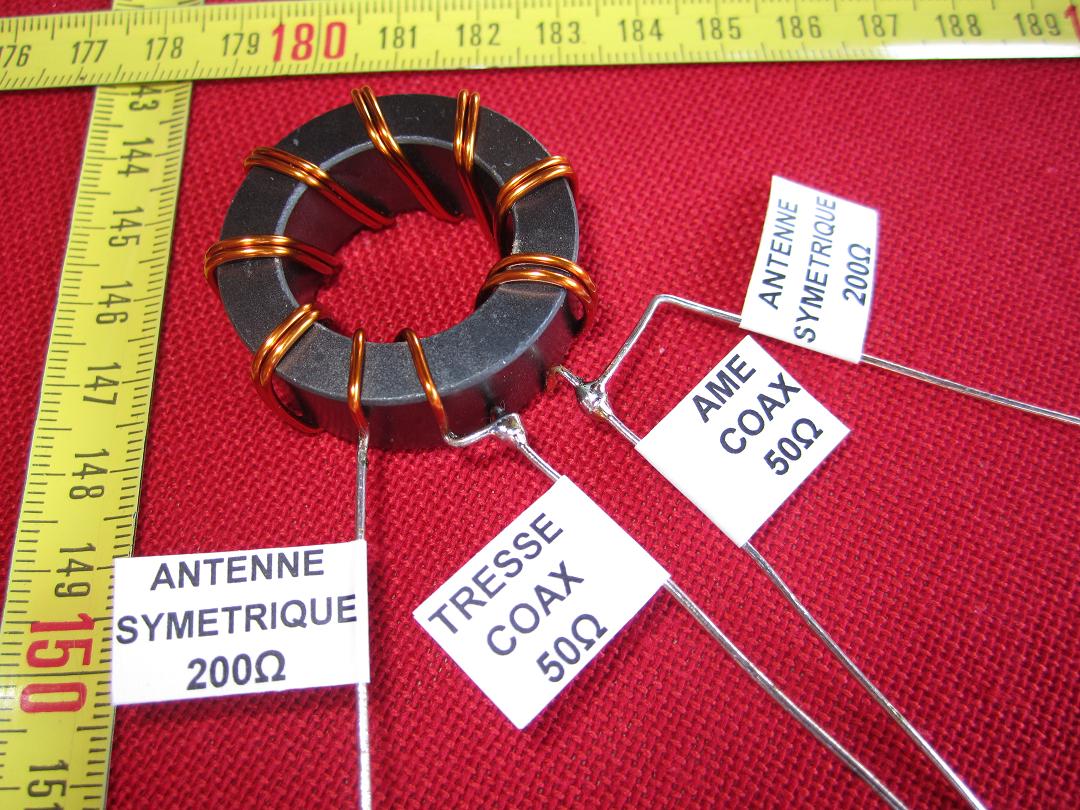

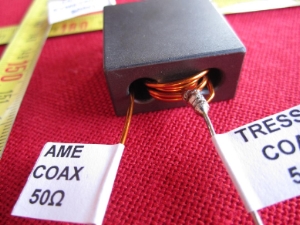

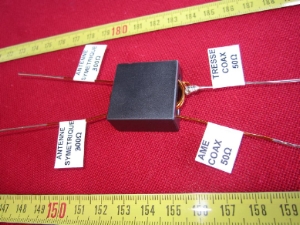

 Une gamme "économique" avec le balun sans boite ni connecteur est possible ici:

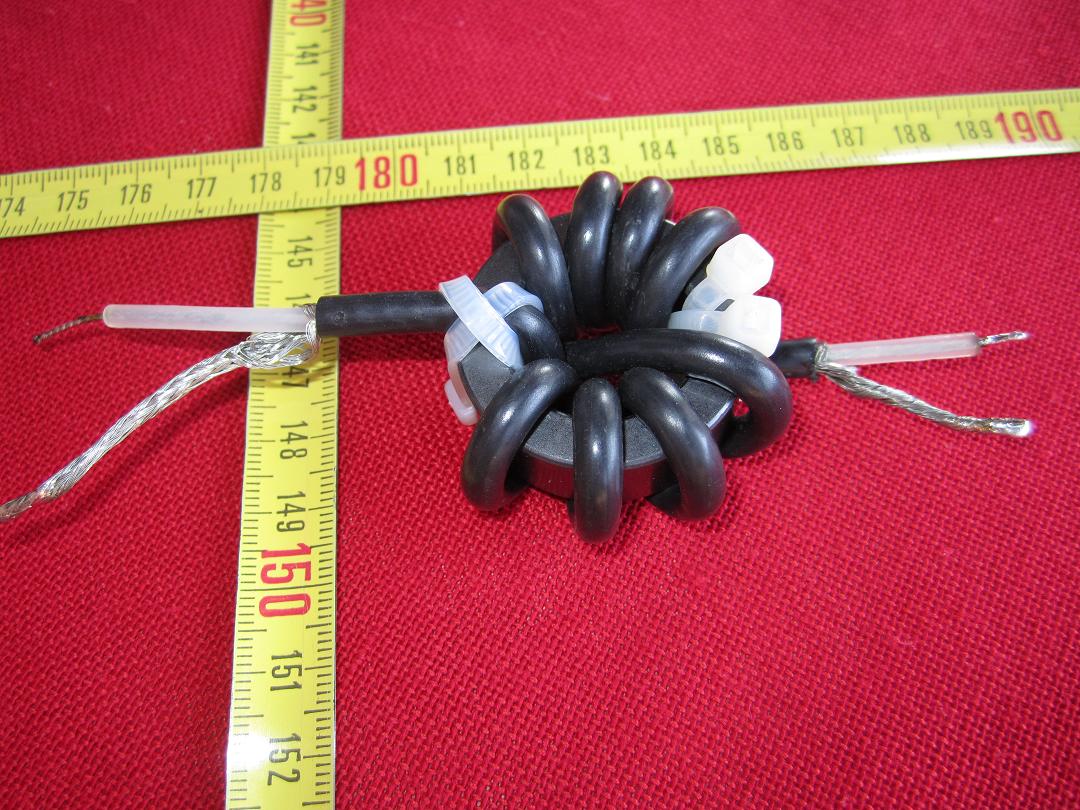

1/  Balun 1/1  500w :

 2/  Balun 4/1  500w :

 3/  Balun 6/1  500w :

 4/  Unun 9/1  500w :
